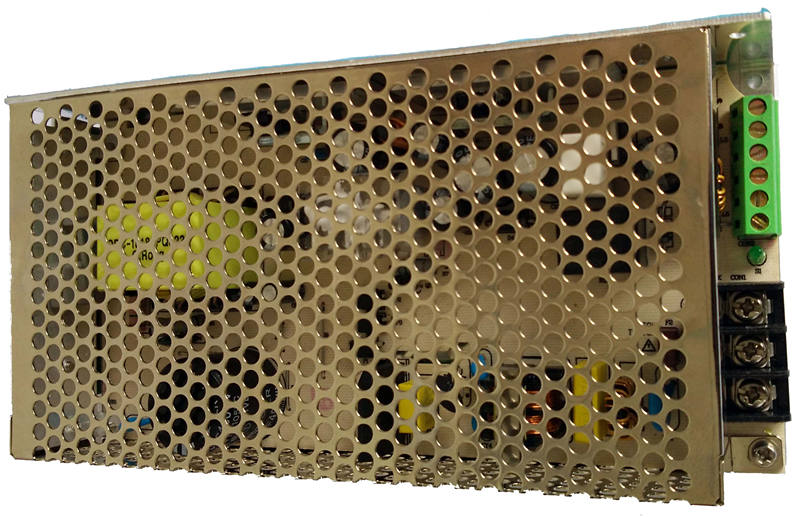

产品名称 |
HPY-15005 |
|
输出 |
输出组数 |
V1 |
V2 |
V3(电池) |
|
直流电压 |
12V |
30V |
13.8V |
|
输出额定电流 |
3A |
2A |
0.5A(恒流) |
|
输出电流范围 |
0.25--3A |
0.2--2A |
0--0.5A |
|
V1瞬间输出峰值电流（220Vac） |
≧9A（20ms） |
0.5A（待机） |
0.2A（待机） |
|
额定输出功率 |
36W |
60W |
7W |
|
纹波噪声
Ta为环境温度 |
0＜Ta≤50℃ |
峰-峰值≤1800mV |
峰-峰值≤400mV |
/ |
|
-10≤Ta≤0℃ |
峰-峰值≤200mV |
峰-峰值≤600mV |
/ |
|
输出电压范围@25℃ |
12-12.8V |
24-32V(空载) |
12.5-14.5V(空载) |
|
稳压精度@-10~50℃ |
±5%
2%
|
/ |
|
|
源调整率@-10~50℃ |
±3%
0.5%
|
/ |
|
|
负载调整率@-10~50℃ |
±3%
2%
|
/ |
|
|
温度系数@-10~50℃ |
±0.03%/℃ |
/ |
|
|
输出启动时间@25℃ |
≤3S /220Vac input, Full load) |
|
输出保持时间@25℃ |
≥20mS(220Vac input, Full load) |
|
电压过冲@-10~50℃ |
<5.0% |
|
输入 |
输入电压范围 |
100Vac~264Vac |
|
输入额定电压范围 |
110Vac~240Vac |
|
频率范围 |
47Hz~63Hz |
|
启动电压@-10~50℃ |
100Vac |
|
效率@ 25℃ |
≥80% （输入220Vac)
|
|
输入电流@25℃ |
＜2 A |
|
启动冲击电流@25℃ |
＜60A（输入220Vac, 电源冷机状态起机) |
|
功率因数@25℃ |
无PFC功能，需请用户结合系统自行考虑输入端电流及谐波电流对电网的影响 |
|
保护
功能
@-10~50℃ |
输出 |
过功率保护 |
80W~130W 荡机（测试方法：：V2和V3路保持待机状态，V1输出电流不断加大直至保护；保护模式：荡机，消除过功率后可自动恢复; ） |
|
过压保护 |
15V~17V（消除过压后，电源输出恢复正常） 注：不能外灌电压测试。 |
|
过流保护 |
7A~10A 荡机（测试方法：V2和V3路保持待机状态，V1输出电流不断加大直至保护；保护模式：荡机，荡机时电源不能产生着火，冒烟，触电等危险现象；消除过流后可自动恢复正常工作。） |
|
短路保护 |
使用足够截面积且长度为15cm±5cm的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复 |
|
工作
环境 |
工作温度及湿度 |
-10℃~50℃; 20%~90%RH 不凝露 |
|
储存温度及湿度 |
-25℃~85℃; 10%~95%RH 不凝露 |
|
振动 |
频率范围10 ~ 500Hz,加速度2G，每个扫频循环10min.,沿X,Y, Z轴个进行6个扫频循环 |
|
冲击 |
加速度20G，持续时间11mS，沿X,Y, Z轴各进行3次冲击 |
|
海拔高度 |
2000m |
|
三防要求 |
□防潮 □防霉 □防盐雾 （可由客户选择，没有三防的仅限户内使用） |
|
安全及电磁兼容标准
@25℃ |
安全标准 |
GB4943/EN60950 ■参考 □认证 |
|
绝缘强度 |
输入—输出:3KVac/5mA; 输入---机壳:1.5KVac5mA; 输出---机壳:0.5KVDC/5mA
每项测试时间为1min |
|
接地测试 |
测试条件：32A／2分钟(过UL认证机型为40A ／2分钟)；接地阻抗：＜0.1 ohms. |
|
绝缘阻抗 |
输入—输出: 100M ohms; 输入---机壳: 100M ohms; 输出--机壳: 100M ohms |
|
尺寸 (长*宽*高) |
参考尺寸：200*98*39mm |
|
包装 |
净重（每台）；数量（每箱）/毛重（每箱）/体积（每箱长×宽×高） |
|
连接端子 |
AC Input: WJ46-3端子排 DC output: WJ128V-5.0-3P端子 |
|
冷却方式 |
自然风冷 |
|
备注 |
一:特殊功能测试项目
1、电池切换测试
测试方法：
A、切断AC源，用示波器监测V1是否掉电(如果V1掉电则判定电源异常)；
B、如果AC源上电，电源应该切回给负载V1、V2供电，同时给电池V3充电，这个动作的切换时间也为0ms。
判定标准：V1不能掉至10V，切换时间为0ms,实现无间断供电.
2、输出恒流测试：
测试方法：将V3路的负载模式设为电阻模式(CR)，阻值设定为27Ω，电压应该在12V-15V范围（方便客户快速检测方式）；
或者 将V2路的负载模式设为恒压模式(CV)，或者直接带电池测试带载能力（推荐客户以此方法检测）；
判定标准：此时的输出电流应该在0.4-0.65A左右；
3、电池欠压保护测试：
测试方法：用一个输出电压可调范围较宽的DC Source来模拟电池并接在电源上，切断AC电源后，调低DC Source的输出电压，当电压低到设定的电池欠压保护点时，电源的继电器应该切断与电池的连接；
判定标准：电池的欠压保护点为10.8V±0.5V
4、纹波噪声是利用12#双绞线连接，示波器带宽设置为20MHz，且在探头端上并联 0.1uF聚丙烯电容 和10uF电解电容 |
|

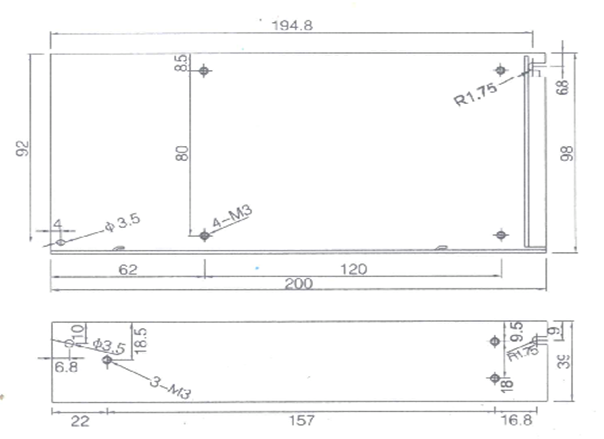

产品安装方式：
|
|
安装注意事项：
1、 尺寸单位：mm
2、 未标注公差为±1mm
3、选择对模块最佳的安装方式 |
