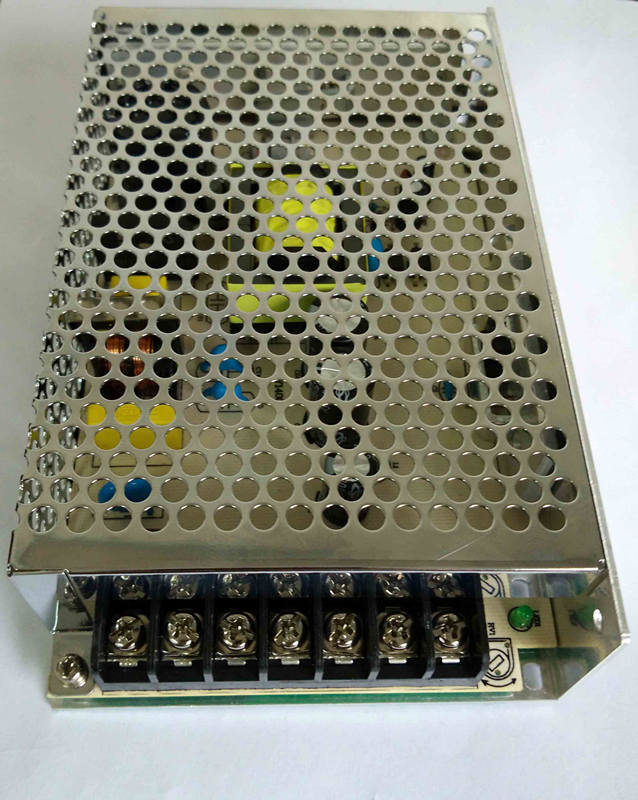

产品名称 |
QU-U70-13.8 |
|
输出 |
输出组数 |
V1 |
V2 |
V3 |
|
直流电压 |
13.8V |
/ |
/ |
|
输出额定电流 |
5A |
|
|
|
输出电流范围 |
0--5A |
|
|
|
额定输出功率 |
70W |
|
|
|
纹波噪声
Ta为环境温度 |
0＜Ta≤50℃ |
峰-峰值≤180mV |
|
|
|
-10≤Ta≤0℃ |
峰-峰值≤200mV |
|
|
|
输出电压范围@25℃ |
13.1V-14.5V |
|
|
|
稳压精度@-10~50℃ |
±5%
2%
|
|
|
|
源调整率@-10~50℃ |
±3%
0.5%
|
|
|
|
负载调整率@-10~50℃ |
±3%
2%
|
|
|
|
温度系数@-10~50℃ |
±0.03%/℃ |
|
|
|
输出启动时间@25℃ |
≤3S /220Vac input, Full load) |
|
输出保持时间@25℃ |
≥20mS(220Vac input, Full load) |
|
电压过冲@-10~50℃ |
<5.0% |
|
输入 |
输入电压范围 |
100Vac~264Vac |
|
输入额定电压范围 |
110Vac~240Vac |
|
频率范围 |
47Hz~63Hz |
|
启动电压@-10~50℃ |
100Vac |
|
效率@ 25℃ |
≥83% （输入220Vac)
|
|
输入电流@25℃ |
＜2 A |
|
启动冲击电流@25℃ |
＜60A（输入220Vac, 电源冷机状态起机) |
|
功率因数@25℃ |
无PFC功能，需请用户结合系统自行考虑输入端电流及谐波电流对电网的影响 |
|
保护
功能
@-10~50℃ |
输出 |
过功率保护 |
90W~120W 荡机（测试方法：：V1输出电流不断加大直至保护；保护模式：荡机，消除过功率后可自动恢复） |
|
过压保护 |
15V~17V（消除过压后，电源输出恢复正常） 注：不能外灌电压测试。 |
|
过流保护 |
6.5A~9A 荡机（测试方法：V1输出电流不断加大直至保护；保护模式：荡机，荡机时电源不能产生着火，冒烟，触电等危险现象；消除过流后可自动恢复正常工作） |
|
短路保护 |
使用足够截面积且长度为15cm±5cm的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复 |
|
工作
环境 |
工作温度及湿度 |
-10℃~50℃; 20%~90%RH 不凝露 |
|
储存温度及湿度 |
-25℃~85℃; 10%~95%RH 不凝露 |
|
振动 |
频率范围10 ~ 500Hz,加速度2G，每个扫频循环10min.,沿X,Y, Z轴个进行6个扫频循环 |
|
冲击 |
加速度20G，持续时间11mS，沿X,Y, Z轴各进行3次冲击 |
|
海拔高度 |
2000m |
|
三防要求 |
□防潮 □防霉 □防盐雾 （可由客户选择，没有三防的仅限户内使用） |
|
安全及电磁兼容标准
@25℃ |
安全标准 |
GB4943/EN60950 ■参考 □认证 |
|
绝缘强度 |
输入—输出:3KVac/5mA; 输入---机壳:1.5KVac5mA; 输出---机壳:0.5KVDC/5mA
每项测试时间为1min |
|
接地测试 |
测试条件：32A／2分钟(过UL认证机型为40A ／2分钟)；接地阻抗：＜0.1 ohms. |
|
绝缘阻抗 |
输入—输出: 100M ohms; 输入---机壳: 100M ohms; 输出--机壳: 100M ohms |
|
尺寸 (长*宽*高) |
参考尺寸：160*97*38mm |
|
包装 |
净重（每台）；数量（每箱）/毛重（每箱）/体积（每箱长×宽×高） |
|
连接端子 |
WJ46-7端子排 |
|
冷却方式 |
自然风冷 |
|
 <, /P>
安装注意事项：
1、 尺寸单位：mm
2、 未标注公差为±1mm
3、选择对模块最佳的安装方式 |
