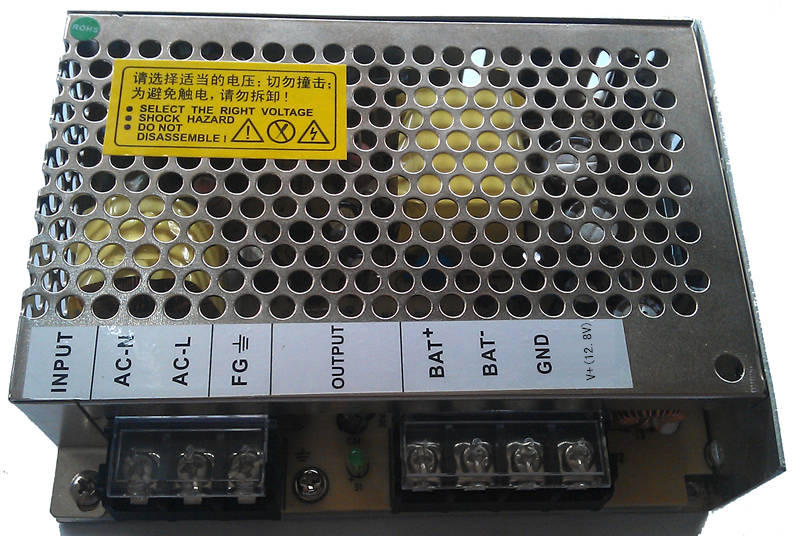

产品名称 |
Hpy-12.8v-13.8v |
|
输出 |
输出组数 |
V1 |
V2 |
|
直流电压 |
12.8V |
13.8V |
|
输出额定电流 |
6A |
0.5A |
|
输出电流范围 |
0.2--6A |
0--0.5A(恒流) |
|
额定输出功率 |
76.8W |
6.9W |
|
纹波噪声
Ta为环境温度
|
0＜Ta≤50℃ |
峰-峰值≤70mV |
峰-峰值≤70mV |
|
-10≤Ta≤0℃ |
峰-峰值≤120mV |
峰-峰值≤120mV |
|
输出电压范围@25℃ |
12.4~13.2V |
13.1~14.5V |
|
稳压精度@-10~50℃ |
±3%
|
5%
|
|
源调整率@-10~50℃ |
±0.5%
0.5%
|
/ |
|
负载调整率@-10~50℃ |
±3%
2%
|
3%
|
|
温度系数@-10~50℃ |
±0.03%/℃ |
±0.03%/℃ |
|
输出启动时间@25℃ |
≤3S |
|
输出保持时间@25℃ |
≥5mS （输入110Vac ) ≥20mS （输入220Vac) |
|
电压过冲@-10~50℃ |
<5.0% |
|
输入 |
输入电压范围 |
100Vac~264Vac |
|
输入额定电压范围 |
100Vac~240Vac |
|
频率范围 |
47Hz~63Hz |
|
启动电压@-10~50℃ |
90Vac |
|
效率@ 25℃ |
≥80%（输入220Vac, 12.8V输出6A负载、13.8V输出0.5A负载)
|
|
输入电流@25℃ |
＜2 A |
|
启动冲击电流@25℃ |
＜60A（输入220Vac, 电源冷机状态起机) |
|
功率因数@25℃ |
/ |
|
保护
功能
@-10~50℃ |
输出 |
过功率保护 |
95W~120W 荡机（测试方法：V2带满载1A，V1输出电流不断加大直至保护；保护模式：荡机，消除过功率后可自动恢复; 过功率保护点为V1及V2输出总功率之和，P=V1*I1+V2*I2） |
|
过压保护 |
14V~17V保护模式：荡机/锁机，消除过压后，电源输出恢复正常） 注：不能外灌电压测试。 |
|
过流保护 |
7.2A~8A 荡机（测试方法：测试方法：V2带满载0.5A，V1输出电流不断加大直至保护；保护模式：荡机，荡机时电源不能产生着火，冒烟，触电等危险现象；消除过流后可自动恢复正常工作。） |
|
短路保护 |
使用足够截面积且长度为15cm±5cm的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复 |
|
|
|
|
安全
@25℃
|
安全标准 |
GB4943/EN60950 ■参考 □认证 |
|
绝缘强度 |
输入—输出:1.5KVac/5mA; 输入---机壳:1.5KVac5mA; 输出---机壳:0.5KVDC/5mA
每项测试时间为1min |
|
接地测试 |
测试条件：32A／2分钟(过UL认证机型为40A ／2分钟)；接地阻抗：＜0.1 ohms. |
|
泄漏电流@25℃ |
输入－输出≤0.07mA; 输入－大地≤3.5 mA (音频类:U1MAX --35VAC PEAK,U1MAX-- 1.0VDC,U2MAX--0.35V) |
|
绝缘阻抗 |
输入—输出: 100M ohms; 输入---机壳: 100M ohms; 输出--机壳: 100M ohms |
