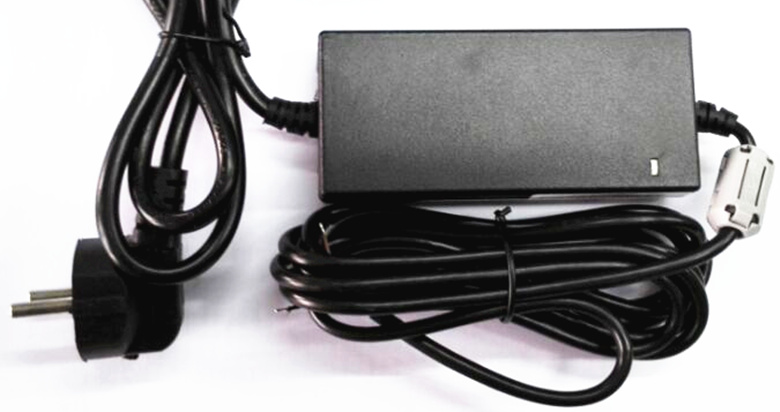

产品名称

Hpy-14002

输出

输出组数

V1

直流电压

24V

输出额定电流

2A

输出电流范围

0-2A

额定输出功率

48W

纹波噪声

Ta为环境温度

0＜Ta≤50℃

峰-峰值≤100mV

-10≤Ta≤0℃

峰-峰值≤150mV

输出电压范围@25℃

22.8~25.2V

稳压精度@-10~50℃

±5% （电压为在电源输出端口测试值）

2%

源调整率@-10~50℃

±3%

0.5%

负载调整率@-10~50℃

±3%

2%

温度系数@-10~50℃

±0.03%/℃

输出启动时间@25℃

≤3S   （输入220Vac, 输出2A负载)

输出保持时间@25℃

≥5mS （输入110Vac, 输出2A负载)  ≥20mS （输入220Vac, 输出2A负载)

电压过冲@-10~50℃

<5.0%

输入

输入电压范围

100Vac~264Vac

输入额定电压范围

100Vac~240Vac

频率范围

47Hz~63Hz

启动电压@-10~50℃

90Vac

效率@ 25℃

≥85%（输入220Vac, 输出2A负载)

输入电流@25℃

＜2 A

启动冲击电流@25℃

＜60A（输入220Vac, 电源冷机状态起机)

功率因数@25℃

/

保护

功能

@-10~50℃

输出

过功率保护

55W~96W 荡机（测试方法：V1输出电流不断加大直至保护；保护模式：荡机，消除过功率后可自动恢复;

过流保护

2.3A~4A 荡机（测试方法：测试方法：V1输出电流不断加大直至保护；保护模式：荡机，荡机时电源不能产生着火，冒烟，触电等危险现象；消除过流后可自动恢复正常工作。）

短路保护

使用足够截面积且长度为15cm±5cm的铜导线直接在电源输出端口短路，可长期短路，消除短路后可自动恢复

安全

@25℃

安全标准

GB4943/EN60950    ■参考   □认证

绝缘强度

输入—输出:1.5KVac/5mA; 输入---机壳:1.5KVac5mA; 输出---机壳:0.5KVDC/5mA

每项测试时间为1min

接地测试

测试条件：32A／2分钟(过UL认证机型为40A ／2分钟)；接地阻抗：＜0.1 ohms.

泄漏电流@25℃

输入－输出≤0.07mA; 输入－大地≤3.5 mA (音频类:U1MAX --35VAC PEAK,U1MAX-- 1.0VDC,U2MAX--0.35V)

    绝缘阻抗

输入—输出: 100M ohms;   输入---机壳: 100M ohms;   输出--机壳: 100M ohms

接插头

输入线材

可选用国标、欧标、美标等输入线材，线长1m

输出线材

选用同轴屏蔽线材1.5m,棕色+24V，蓝色-24V，屏蔽线为大地

其它

尺寸

118*54*33mm
